Trong thiết kế và thi công thang máy, mặt cắt thang máy là một trong những bản vẽ quan trọng giúp kỹ thuật viên, chủ đầu tư và đơn vị thi công hình dung chính xác cấu tạo cũng như kích thước của toàn bộ hệ thống. Thông qua bản vẽ mặt cắt, có thể xác định vị trí cabin, đối trọng, ray dẫn hướng, cửa tầng, hố thang, phòng máy và nhiều chi tiết liên quan.

Đặc biệt, khi thi công thực tế, việc nắm rõ mặt cắt thang máy giúp hạn chế sai lệch kích thước, ảnh hưởng đến quá trình lắp đặt thiết bị và các vật tư cơ khí đi kèm.

Mặt cắt thang máy là gì?

Mặt cắt thang máy là hình biểu diễn thang máy khi công trình được cắt theo một mặt phẳng đứng nhằm thể hiện cấu tạo bên trong và mối quan hệ giữa các bộ phận theo chiều cao.

Khác với bản vẽ mặt bằng chỉ thể hiện kích thước và vị trí các thiết bị khi nhìn từ trên xuống, mặt cắt thang máy cho phép quan sát hệ thống theo phương đứng.

Trên bản vẽ thường thể hiện các thông số như:

Chiều cao tầng.
Chiều cao cabin.
Chiều sâu hố thang.
Chiều cao OH.
Vị trí cửa tầng.
Vị trí cabin và đối trọng.
Ray dẫn hướng.
Khu vực phòng máy nếu sử dụng thang máy có phòng máy.
Kết cấu đáy hố thang.
Vị trí các điểm liên kết và hệ thống cố định ray.

Nhờ đó, đơn vị thi công có thể đối chiếu bản vẽ với hiện trạng công trình trước khi tiến hành lắp đặt.

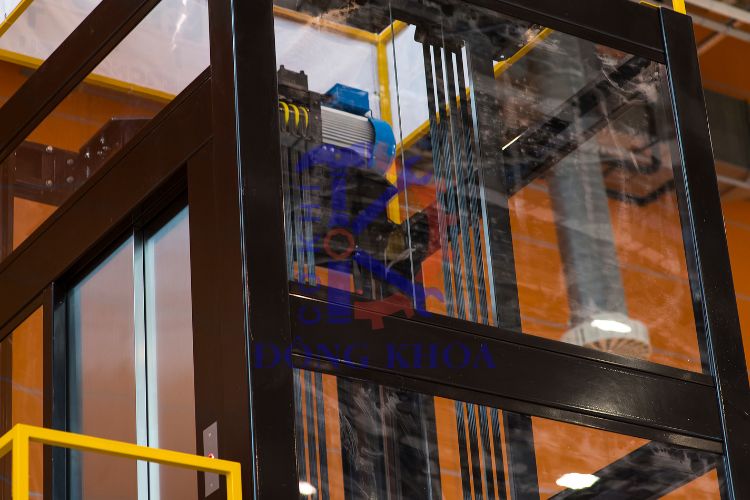

Vì sao cần bản vẽ mặt cắt thang máy?

Một hệ thống thang máy có rất nhiều bộ phận được bố trí theo chiều đứng. Nếu chỉ dựa vào bản vẽ mặt bằng sẽ khó xác định chính xác vị trí và cao độ của từng chi tiết.

Vì vậy, mặt cắt thang máy thường được sử dụng để:

1. Xác định kích thước hố thang

Bản vẽ giúp xác định chiều sâu hố PIT, chiều cao giếng thang và khoảng không phía trên cabin.

Đây là những kích thước quan trọng vì chỉ cần sai lệch trong quá trình xây dựng cũng có thể ảnh hưởng đến việc đưa thiết bị vào lắp đặt.

2. Xác định vị trí ray dẫn hướng

Ray cabin và ray đối trọng cần được bố trí chính xác theo thiết kế. Các vị trí liên kết ray với kết cấu công trình cũng cần được tính toán trước.

Đây là khu vực có liên quan trực tiếp đến nhiều loại phụ kiện thang máy như kẹp ray, bu lông liên kết, chốt và các chi tiết cố định khác.

3. Kiểm tra vị trí cửa tầng

Thông qua mặt cắt thang máy, đơn vị thi công có thể kiểm tra cao độ cửa tầng, vị trí sill cửa và khoảng cách giữa các tầng.

Việc này giúp hạn chế tình trạng cửa tầng bị lệch cao độ hoặc không đồng bộ với kết cấu hoàn thiện của công trình.

Các bộ phận thường xuất hiện trên mặt cắt thang máy

Tùy theo thiết kế và loại thang, bản vẽ có thể có nhiều chi tiết khác nhau. Tuy nhiên, một mặt cắt thang máy cơ bản thường thể hiện những bộ phận sau:

Cabin thang máy

Cabin là khu vực chứa người hoặc hàng hóa khi thang máy vận hành. Trên bản vẽ mặt cắt, cabin thường được thể hiện nằm trong lòng giếng thang và di chuyển theo phương đứng.

Kích thước cabin phụ thuộc vào tải trọng và yêu cầu sử dụng của công trình.

Đối trọng

Đối trọng được bố trí trong giếng thang nhằm cân bằng một phần trọng lượng của cabin và tải trọng.

Vị trí đối trọng có thể khác nhau tùy thiết kế. Vì vậy, cần kiểm tra kỹ bản vẽ trước khi thi công hố thang và hệ thống ray.

Ray dẫn hướng

Ray dẫn hướng giúp cabin và đối trọng chuyển động ổn định theo phương thẳng đứng.

Ray thường được cố định vào kết cấu thông qua hệ thống kẹp ray thang máy và các loại bu lông, giá đỡ, phụ kiện liên kết.

Nếu các điểm liên kết không được bố trí đúng vị trí, quá trình lắp đặt ray có thể gặp nhiều khó khăn.

Hố PIT

Hố PIT nằm phía dưới cùng của giếng thang. Đây là khu vực cần được thi công đúng chiều sâu theo thiết kế.

Trên mặt cắt thang máy, hố PIT thường thể hiện khoảng cách từ cốt nền tầng thấp nhất xuống đáy hố.

Một số thiết bị và bộ phận kỹ thuật cũng được bố trí tại khu vực này nên cần đảm bảo kích thước và điều kiện thi công theo yêu cầu của từng hệ thống.

Khoảng OH

OH là khoảng không phía trên điểm dừng cao nhất của thang máy đến phần kết cấu phía trên.

Thông số này đặc biệt quan trọng đối với việc bố trí thiết bị ở khu vực phía trên cabin.

Nếu OH không đảm bảo theo yêu cầu thiết kế, quá trình lắp đặt và vận hành thang máy có thể bị ảnh hưởng.

Cách đọc mặt cắt thang máy cơ bản

Để đọc mặt cắt thang máy, trước tiên cần xác định hệ cao độ của công trình.

Thông thường có thể đọc theo trình tự:

Cốt nền → cửa tầng → cabin → ray → đối trọng → OH → kết cấu phía trên.

Tiếp theo, kiểm tra các kích thước chính:

Chiều cao từng tầng.
Chiều sâu hố PIT.
Chiều cao OH.
Chiều cao cabin.
Khoảng cách giữa các ray.
Vị trí cửa tầng.
Vị trí các điểm liên kết với kết cấu.

Sau đó đối chiếu với bản vẽ mặt bằng để đảm bảo kích thước theo phương ngang và phương đứng thống nhất với nhau.

Đây là bước rất quan trọng trước khi tiến hành gia công hoặc đặt mua vật tư.

Mặt cắt thang máy liên quan gì đến vật tư cơ khí?

Trong quá trình lắp đặt thang máy, nhiều chi tiết cơ khí được sử dụng để liên kết các bộ phận với kết cấu công trình.

Một số vật tư phổ biến có thể kể đến như:

Bu lông thang máy.
Bu lông liên kết.
Bu lông nở.
Kẹp ray.
Kẹp xà gồ.
Chốt tiện ren.
Cóc nối thép.
Thanh ren.
Ecu và long đen.

Vị trí, kích thước và số lượng vật tư cần được lựa chọn dựa trên yêu cầu kỹ thuật của hệ thống và kết cấu thực tế.

Nếu bạn đang tìm hiểu thêm về các loại vật tư sử dụng trong thi công, có thể tham khảo [phụ kiện thang máy] để biết thêm các sản phẩm thường được sử dụng trong quá trình lắp đặt.

Những lưu ý khi thi công theo mặt cắt thang máy

Khi triển khai từ bản vẽ sang thực tế, không nên chỉ quan tâm đến kích thước tổng thể. Một số chi tiết nhỏ cũng có thể ảnh hưởng đến khả năng lắp đặt.

Kiểm tra kích thước thực tế

Trước khi lắp đặt, cần đo lại kích thước hố thang, PIT, OH và vị trí cửa tầng để phát hiện sai lệch so với bản vẽ.

Kiểm tra vị trí liên kết

Các điểm liên kết ray, giá đỡ và thiết bị cần được xác định đúng vị trí.

Đối với những công trình sử dụng kết cấu thép, việc lựa chọn bu lông liên kết và phụ kiện phù hợp cũng rất quan trọng để đảm bảo quá trình thi công thuận lợi.

Không tự ý thay đổi kích thước

Nếu hiện trạng công trình khác với bản vẽ, không nên tự ý điều chỉnh vị trí thiết bị. Cần trao đổi với đơn vị thiết kế hoặc đơn vị cung cấp thang máy để có phương án xử lý phù hợp.

Đông Khoa cung cấp vật tư cơ khí cho hệ thống thang máy

Bên cạnh thiết bị chính của thang máy, hệ thống còn cần nhiều loại vật tư cơ khí phục vụ quá trình lắp đặt và liên kết.

Cơ Khí Đông Khoa cung cấp nhiều dòng vật tư cơ khí thang máy như bu lông nở thang máy, nở 3 cánh, bu lông liên kết, kẹp ray đen, kẹp 89, chốt tiện ren, kẹp xà gồ và các sản phẩm liên quan.

Việc lựa chọn đúng kích thước, vật liệu và quy cách giúp quá trình thi công thuận tiện hơn, đồng thời đảm bảo khả năng liên kết theo yêu cầu kỹ thuật.

Nếu cần tìm hiểu thêm về các sản phẩm cơ khí, bạn có thể xem [bu lông thang máy] và các dòng vật tư liên kết đang được Cơ Khí Đông Khoa cung cấp.

Kết luận

Mặt cắt thang máy là bản vẽ quan trọng trong thiết kế và thi công hệ thống thang máy. Bản vẽ giúp thể hiện cấu tạo theo phương đứng, từ hố PIT, cabin, đối trọng, ray dẫn hướng đến khu vực OH và kết cấu phía trên.

Việc đọc và kiểm tra đúng mặt cắt thang máy giúp chủ đầu tư, kỹ thuật viên và đơn vị thi công hạn chế sai sót về kích thước, cao độ và vị trí lắp đặt.

Đặc biệt, trước khi lựa chọn bu lông, kẹp ray, thanh ren hay các vật tư liên kết khác, cần đối chiếu yêu cầu kỹ thuật thực tế để lựa chọn đúng quy cách.

Cơ Khí Đông Khoa nhận cung cấp các loại bu lông, thanh ren, ecu và phụ kiện cơ khí phục vụ thi công, lắp đặt thang máy. Liên hệ để được tư vấn sản phẩm phù hợp với nhu cầu công trình.
