Trong các công trình xây dựng, nhà xưởng và ngành cơ khí, mối ghép bu lông đai ốc là một trong những phương pháp liên kết được sử dụng rất phổ biến. So với các phương pháp như hàn hoặc ghép bằng đinh tán, mối ghép bằng bu lông và đai ốc có ưu điểm là dễ lắp đặt, có thể tháo rời và thuận tiện khi bảo trì, thay thế.

Vậy mối ghép bu lông đai ốc gồm những bộ phận nào? Nguyên lý hoạt động ra sao và khi nào nên sử dụng loại mối ghép này?

Table of Contents

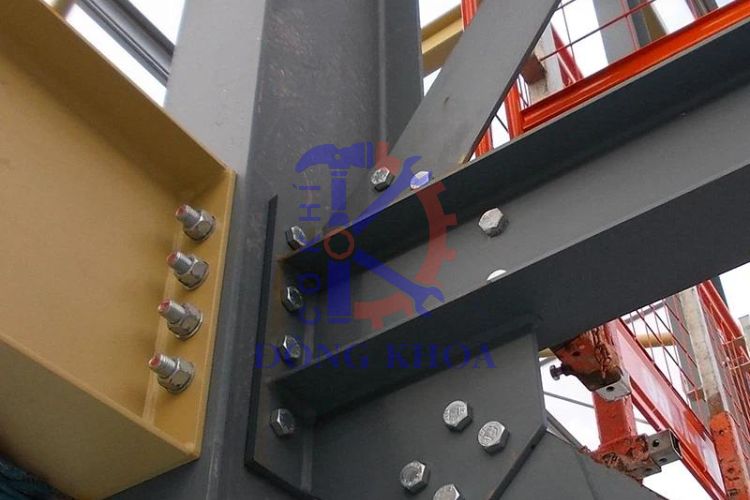

Mối ghép bu lông đai ốc là gì?

Mối ghép bu lông đai ốc là dạng liên kết cơ khí sử dụng bu lông và đai ốc để cố định từ hai hay nhiều chi tiết lại với nhau.

Khi lắp ghép, thân bu lông được đưa qua các lỗ đã được tạo sẵn trên những chi tiết cần liên kết. Sau đó, đai ốc được vặn vào phần ren của bu lông và siết chặt. Lực siết tạo ra lực kẹp, giúp các chi tiết được giữ cố định với nhau.

Điểm đặc biệt của mối ghép bu lông đai ốc là có thể tháo ra bằng dụng cụ mà không cần phá hủy các chi tiết liên kết. Vì vậy, phương pháp này phù hợp với những kết cấu cần bảo dưỡng, sửa chữa hoặc thay thế trong quá trình sử dụng.

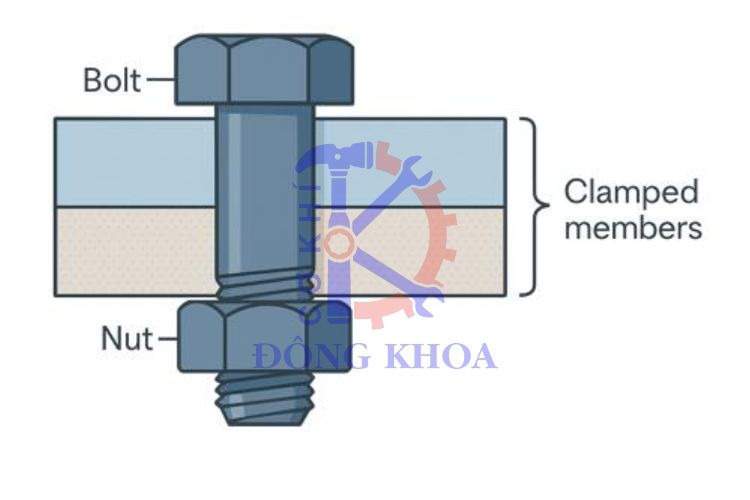

Cấu tạo của mối ghép bu lông đai ốc

Một mối ghép bu lông đai ốc cơ bản thường gồm các bộ phận chính:

1. Bu lông

Bu lông là chi tiết có phần thân và phần ren, thường đi kèm với đầu bu lông để sử dụng dụng cụ siết.

Tùy vào mục đích sử dụng, bu lông có thể có nhiều loại vật liệu, kích thước, cấp bền và hình dạng khác nhau.

Ví dụ:

Bu lông lục giác
Bu lông inox
Bu lông cường độ cao
Bu lông neo
Bu lông móng
Bu lông liên kết

Việc lựa chọn bu lông cần dựa trên tải trọng, môi trường làm việc và yêu cầu của từng kết cấu.

2. Đai ốc

Đai ốc, hay còn gọi là ecu, là chi tiết được lắp vào phần ren của bu lông.

Khi siết đai ốc, ren giữa bu lông và đai ốc tạo ra lực kéo, đồng thời tạo lực kẹp giữ các chi tiết lại với nhau.

Đai ốc cũng có nhiều loại khác nhau như đai ốc lục giác, đai ốc khóa, đai ốc cánh và các loại đai ốc chuyên dụng.

3. Vòng đệm

Không phải mối ghép bu lông đai ốc nào cũng bắt buộc phải có vòng đệm, nhưng trong nhiều trường hợp vòng đệm được sử dụng để tăng hiệu quả liên kết.

Vòng đệm được đặt giữa đai ốc hoặc đầu bu lông và bề mặt chi tiết. Nó giúp phân bố lực siết trên diện tích lớn hơn, hạn chế làm biến dạng bề mặt vật liệu và hỗ trợ ổn định mối ghép.

Tùy yêu cầu, có thể sử dụng vòng đệm phẳng, vòng đệm vênh hoặc các loại vòng đệm chuyên dụng.

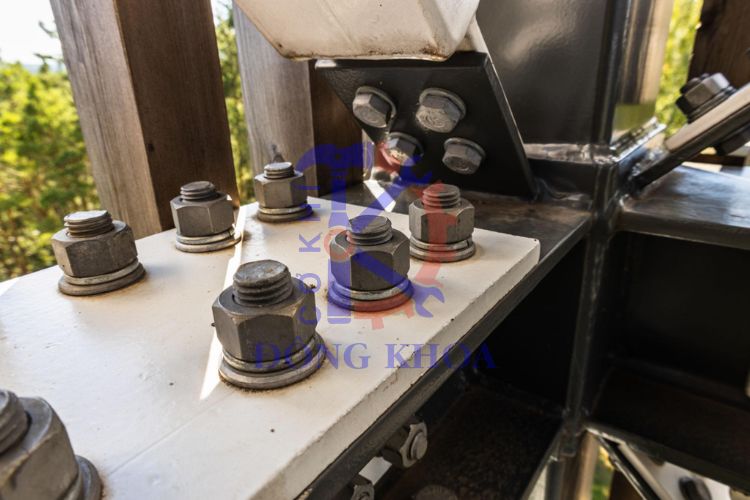

Nguyên lý làm việc của mối ghép bu lông đai ốc

Hiểu đơn giản, mối ghép bu lông đai ốc hoạt động dựa trên lực siết tạo ra giữa bu lông, đai ốc và các chi tiết được liên kết.

Quá trình này có thể hình dung như sau:

Đưa bu lông qua lỗ → lắp vòng đệm → vặn đai ốc → siết chặt → tạo lực kẹp → cố định các chi tiết.

Khi đai ốc được siết, bu lông chịu lực kéo và các chi tiết được ép chặt vào nhau.

Nhờ lực ma sát giữa các bề mặt kết hợp với khả năng chịu lực của thân bu lông, mối ghép có thể duy trì sự liên kết trong quá trình làm việc.

Tuy nhiên, không phải cứ siết càng chặt thì mối ghép càng tốt. Nếu lực siết quá lớn có thể làm bu lông bị kéo quá giới hạn, làm hỏng ren hoặc gây biến dạng chi tiết. Ngược lại, nếu siết quá lỏng, mối ghép có thể bị rung, lỏng hoặc dịch chuyển khi chịu tải.

Ưu điểm của mối ghép bu lông đai ốc

Mối ghép bu lông đai ốc được sử dụng rộng rãi vì có nhiều ưu điểm:

Dễ lắp đặt

Các chi tiết có thể được liên kết bằng những dụng cụ phổ biến như cờ lê, mỏ lết hoặc máy siết bu lông.

Có thể tháo rời

Đây là một ưu điểm rất lớn so với phương pháp hàn. Khi cần sửa chữa hoặc thay thế, người sử dụng có thể tháo bu lông và đai ốc mà không cần phá hủy kết cấu.

Linh hoạt về kích thước

Bu lông và đai ốc có rất nhiều kích thước, vật liệu và cấp bền, giúp lựa chọn phù hợp với từng nhu cầu.

Dễ bảo trì

Khi phát hiện mối ghép bị lỏng hoặc cần kiểm tra kết cấu, việc tháo và siết lại tương đối thuận tiện.

Phù hợp với nhiều lĩnh vực

Từ kết cấu thép, cơ khí chế tạo, lắp đặt máy móc đến xây dựng và hệ thống thang máy đều có thể sử dụng mối ghép bu lông đai ốc.

Nhược điểm cần lưu ý

Bên cạnh những ưu điểm, mối ghép bu lông đai ốc cũng có một số hạn chế.

Nếu lựa chọn sai kích thước, vật liệu hoặc cấp bền, bu lông có thể không đáp ứng được tải trọng thực tế.

Ngoài ra, trong môi trường rung động liên tục, mối ghép có khả năng bị giảm lực siết và lỏng đai ốc nếu không có biện pháp chống lỏng phù hợp.

Đối với môi trường ngoài trời hoặc môi trường có độ ẩm cao, vấn đề ăn mòn cũng cần được quan tâm. Khi đó, có thể cân nhắc sử dụng bu lông, đai ốc có lớp bảo vệ bề mặt hoặc vật liệu phù hợp với môi trường sử dụng.

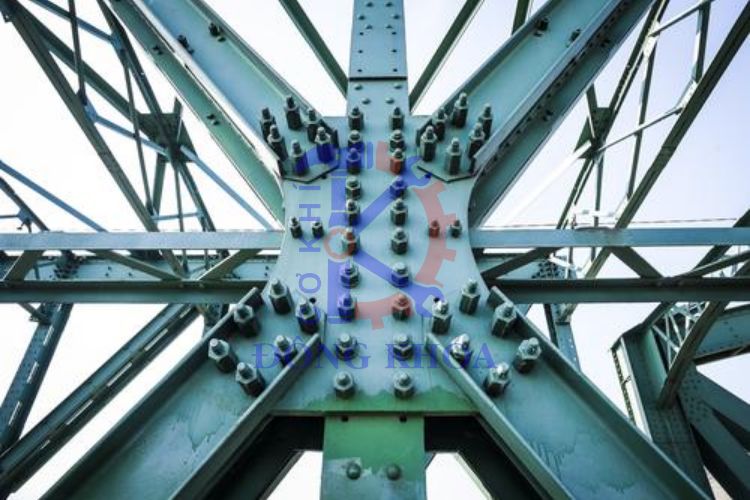

Mối ghép bu lông đai ốc được ứng dụng ở đâu?

Trong thực tế, mối ghép bu lông đai ốc xuất hiện ở rất nhiều vị trí mà chúng ta có thể dễ dàng bắt gặp.

Một số ứng dụng phổ biến gồm:

Liên kết kết cấu thép.
Lắp đặt nhà xưởng.
Liên kết các chi tiết máy.
Lắp đặt hệ thống cơ điện.
Thi công và lắp đặt thang máy.
Lắp đặt giá đỡ, khung thép.
Liên kết các bộ phận trong máy móc, thiết bị.
Các công trình xây dựng dân dụng và công nghiệp.

Đặc biệt với những kết cấu cần tháo lắp hoặc bảo trì định kỳ, mối ghép bu lông đai ốc thường có nhiều lợi thế nhờ khả năng tháo rời và thay thế dễ dàng.

Làm sao để chọn bu lông và đai ốc phù hợp?

Khi lựa chọn vật tư cho mối ghép bu lông đai ốc, không nên chỉ nhìn vào đường kính bu lông.

Một số yếu tố cần quan tâm gồm:

Kích thước: đường kính, chiều dài bu lông và bước ren phải phù hợp với chi tiết cần liên kết.

Cấp bền: đối với các kết cấu chịu tải lớn, cần lựa chọn bu lông có cấp bền đáp ứng yêu cầu thiết kế.

Vật liệu: tùy môi trường có thể lựa chọn thép, inox hoặc các vật liệu phù hợp khác.

Bề mặt: với môi trường ngoài trời hoặc dễ bị ăn mòn, nên quan tâm đến lớp mạ và khả năng chống ăn mòn.

Đai ốc và bu lông: hai chi tiết phải tương thích về kích thước và hệ ren để đảm bảo quá trình lắp đặt.

Đông Khoa cung cấp vật tư cho mối ghép cơ khí

Để một mối ghép bu lông đai ốc hoạt động ổn định, việc lựa chọn đúng vật tư ngay từ đầu rất quan trọng.

Cơ khí Đông Khoa cung cấp nhiều dòng bu lông, đai ốc, ty ren và vật tư cơ khí với đa dạng kích thước, phục vụ nhu cầu xây dựng, cơ khí, lắp đặt và công nghiệp.

Nếu chưa biết nên chọn loại nào, khách hàng có thể gửi quy cách, bản vẽ hoặc thông tin công trình để Đông Khoa hỗ trợ kiểm tra và tư vấn loại vật tư phù hợp.

📞 098 519 09 30
📩 cokhidongkhoa@gmail.com

Cơ khí Đông Khoa – cung cấp vật tư cơ khí, đồng hành cùng từng công trình.

FAQ về mối ghép bu lông đai ốc

Mối ghép bu lông đai ốc có tháo được không?
Có. Đây là dạng mối ghép có thể tháo rời bằng các dụng cụ phù hợp mà không cần phá hủy chi tiết liên kết.

Mối ghép bu lông đai ốc gồm những gì?
Cấu tạo cơ bản gồm bu lông và đai ốc. Tùy thiết kế có thể sử dụng thêm vòng đệm hoặc các chi tiết chống lỏng.

Có phải mối ghép nào cũng cần vòng đệm không?
Không bắt buộc trong mọi trường hợp. Việc sử dụng vòng đệm phụ thuộc vào thiết kế, vật liệu và yêu cầu của mối ghép.

Siết bu lông càng chặt có càng tốt không?
Không. Lực siết cần phù hợp với kích thước, cấp bền của bu lông và yêu cầu thiết kế. Siết quá mức có thể gây hư hỏng bu lông hoặc chi tiết liên kết.
